施設概要

施設名称	高北清掃センター
敷地面積	55,244.8㎥
処理対象物	可燃ごみ、可燃粗大ごみ、不燃ごみ、不燃粗大ごみ、 資源ごみ
竣工	令和5年3月
運営・維持管理	15年間

---

エネルギー回収施設　概要

処理方式	全連続燃焼式ストーカ（竪型ストーカ）
施設規模	80ｔ/日（40ｔ/24ｈ×2炉）
受入供給設備	ピット＆クレーン方式
燃焼設備	竪型ストーカ式焼却炉
燃焼ガス冷却設備	廃熱ボイラ方式
排ガス処理設備	乾式ろ過式集じん器・触媒脱硝方式
灰処理設備	ピット＆クレーン方式
余熱利用設備	蒸気タービン発電設備　発電能力920kW
排水処理設備	凝集沈殿及び砂ろ過方式

---

マテリアルリサイクル推進施設　概要

施設規模	不燃性粗大ごみ・不燃ごみ：2.9ｔ/5ｈ
受入供給設備	受入ヤード・供給ホッパ・供給コンベヤ
破砕設備	粗破砕機・細破砕機
選別設備	不燃物磁力選別機・不燃物アルミ選別機
不燃ごみ再生設備	残渣ホッパ・アルミホッパ・鉄ホッパ

---

施設規模	【缶類・ペットボトル】2.4t/5ｈ 【びん類】2.4t/5ｈ
受入供給設備	【缶類・ペットボトル】【びん類】 　受入ヤード・供給ホッパ・供給コンベヤ
破砕設備	【缶類・ペットボトル】【びん類】 　破除袋機
選別設備	【缶類・ペットボトル】 　手選別コンベヤ・缶類磁力選別機・缶類アルミ選別機 　※ペットボトルは缶類選別後、手選別 【びん類】 　手選別コンベヤ
資源ごみ再生設備	【缶類】 　資源物金属圧縮機 【ペットボトル】 ペットボトル圧縮機
その他設備	発泡スチロール・トレイ減容機 蛍光管処理装置 スプレー管穴あけ処理機

---

施設外観

---

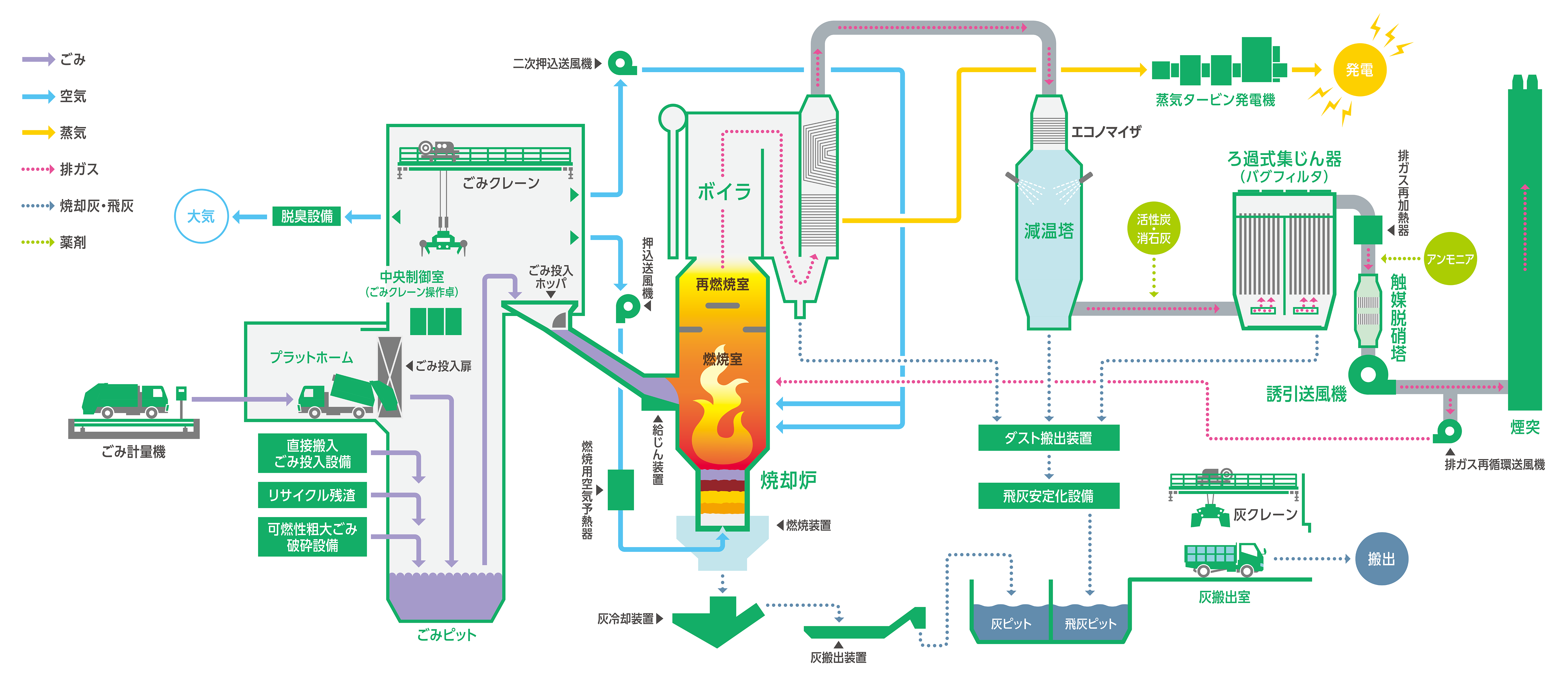

処理フロー（エネルギー回収施設）

---

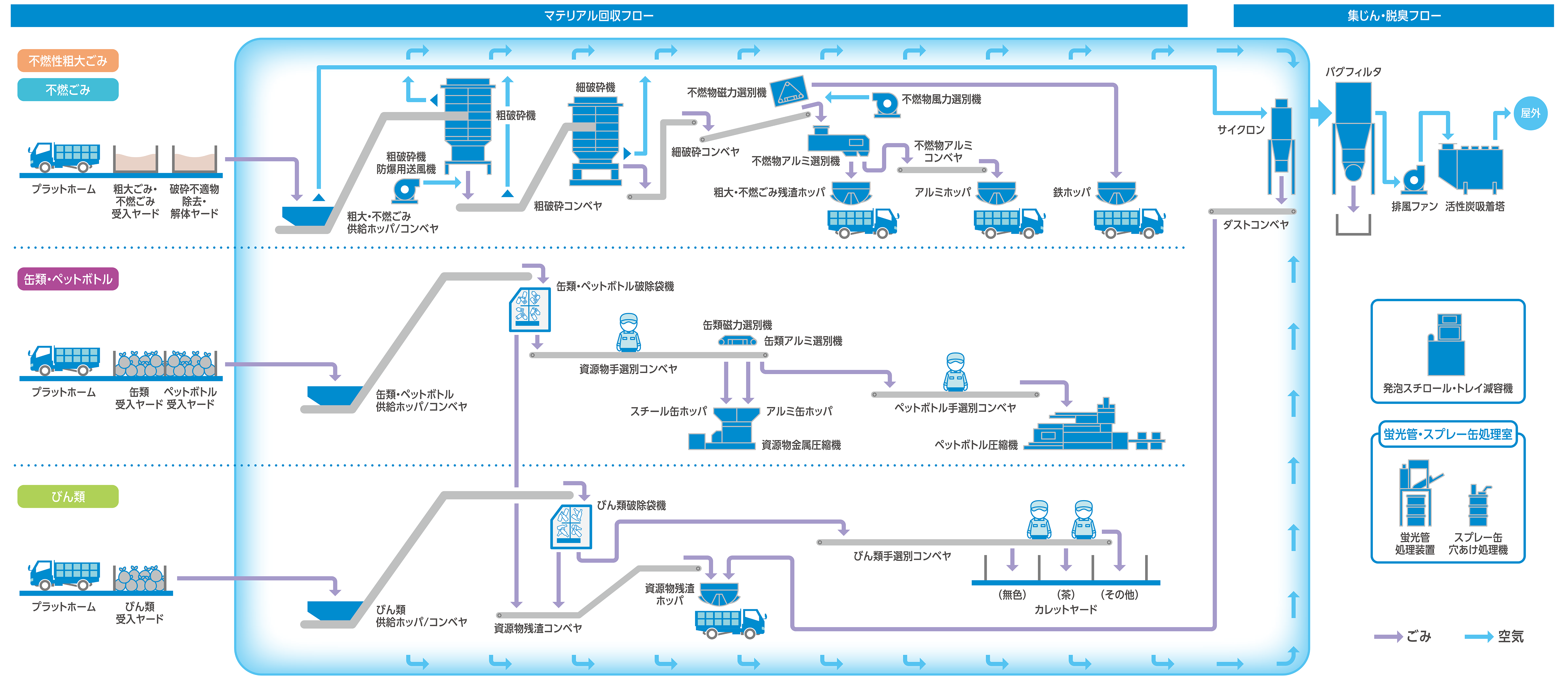

処理フロー（マテリアルリサイクル推進施設）

---

---

---

---

---

---

---

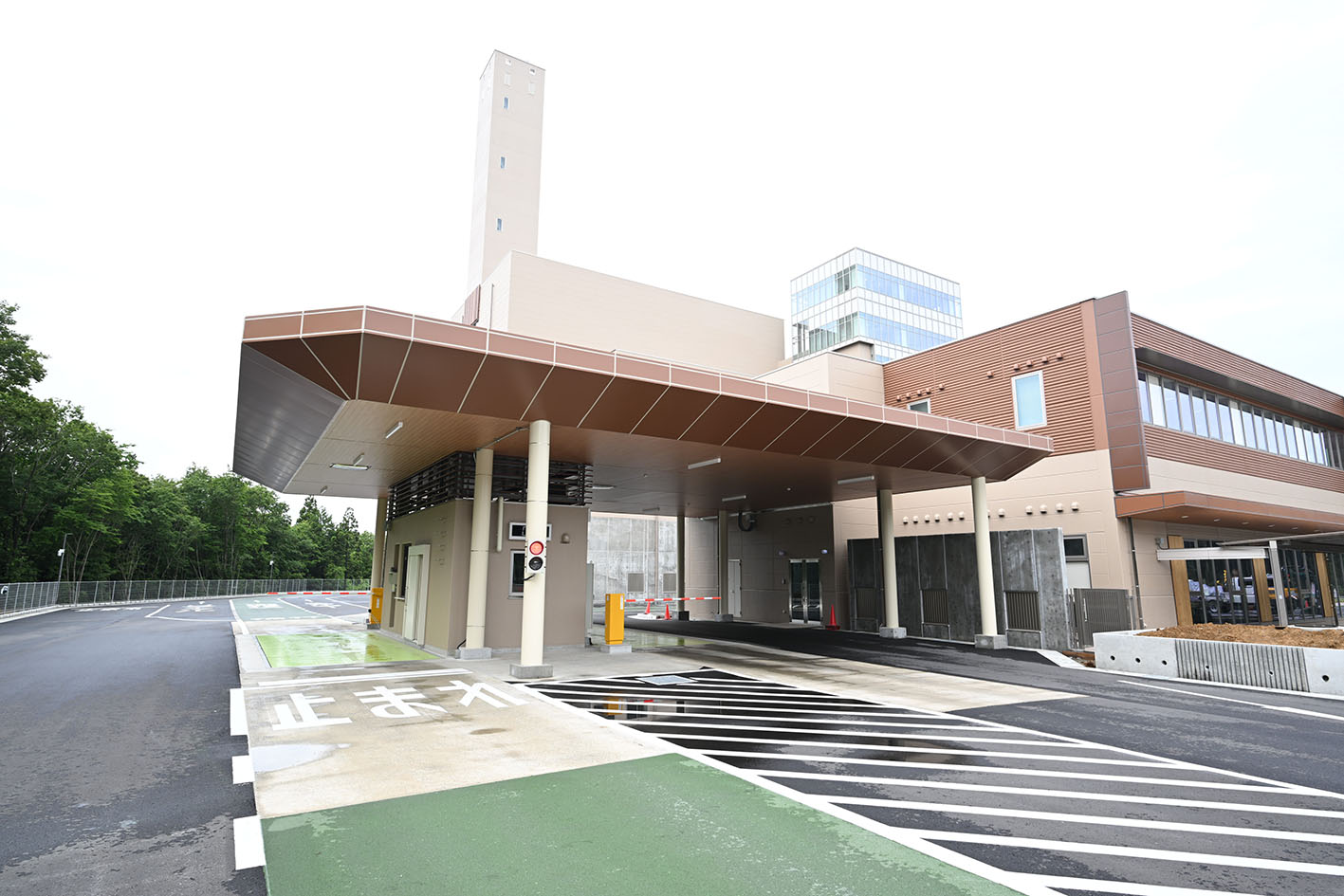

ごみ計量機

搬入されたごみを、車ごと自動で入退場時に計量・記録します。

入場時の重量 ― 退場時の重量 ＝ ごみの重量 となります。

---

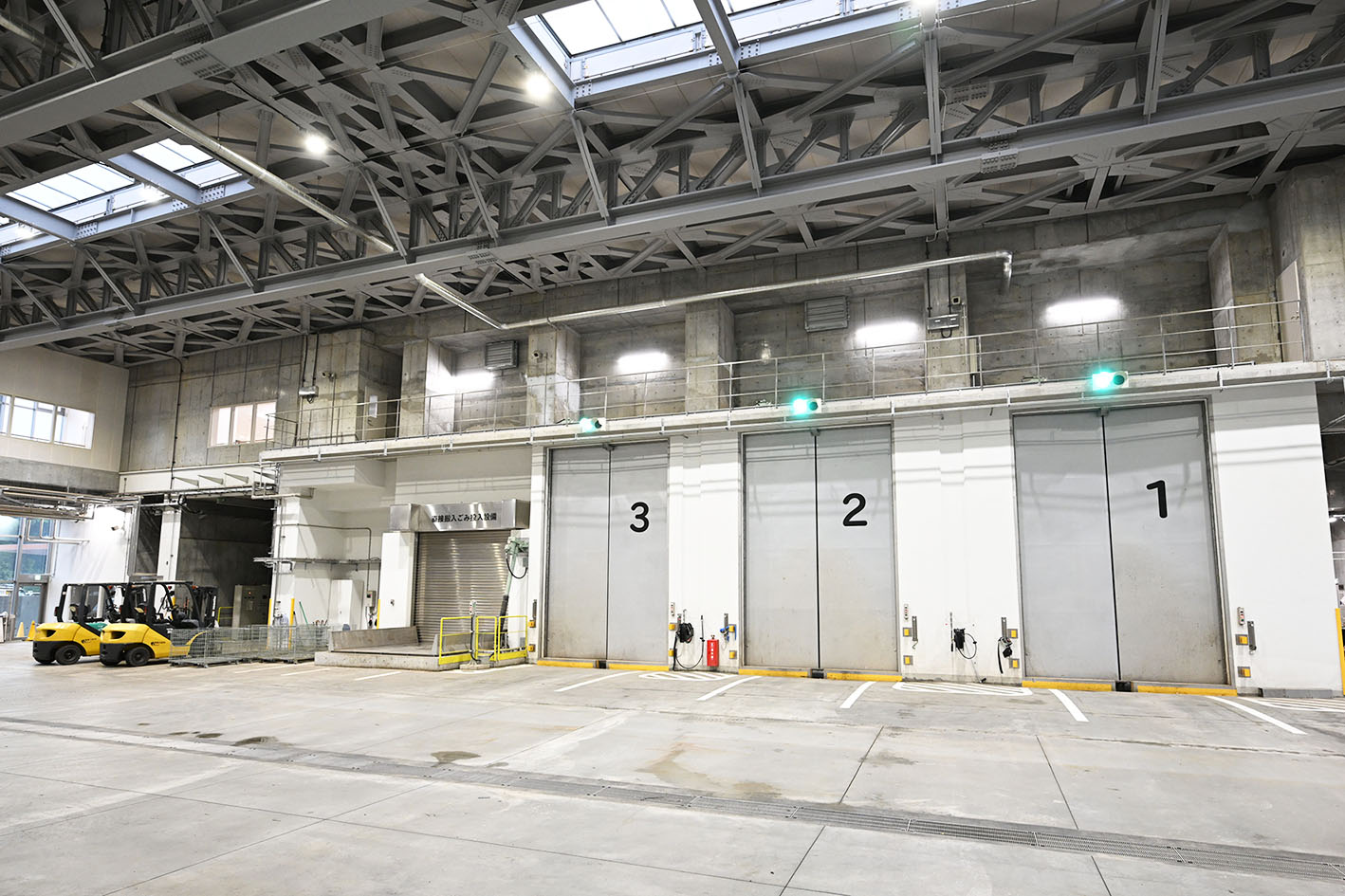

プラットホーム

ごみ収集車で集めてきたごみはプラットホームに運び込まれ、
プラットホームの投入扉からごみピットに投入されます。

---

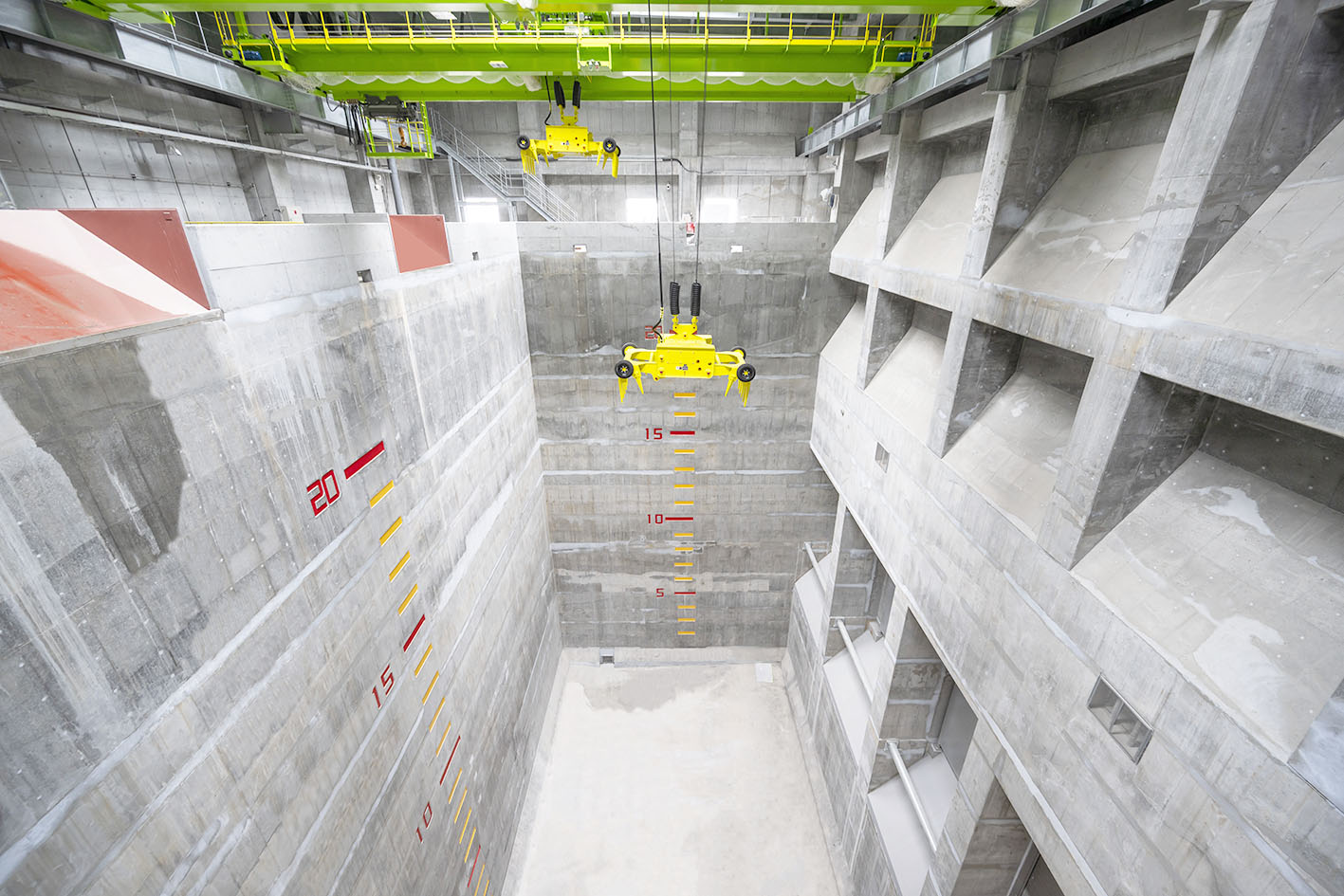

ごみピット＆ごみクレーン

収集されたごみを一時的に保管する場所です。

貯留量は560ｔにのぼり、高萩市、北茨城市両市の7日分以上のごみを溜めることができます。

ごみピットに溜まったごみは、ごみクレーンにより持ち上げられ、ごみ投入ホッパへと運ばれます。

---

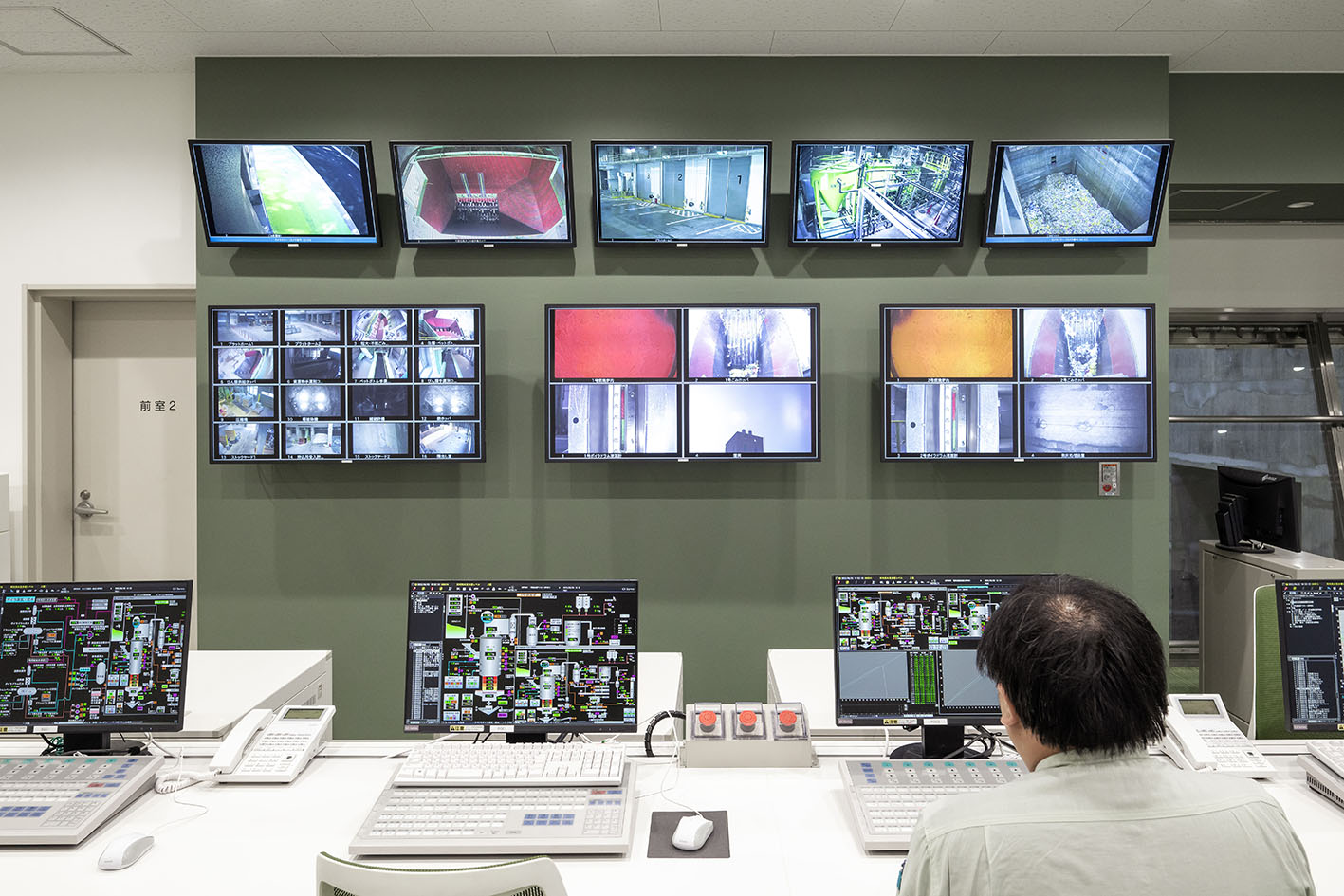

中央制御室

ごみの搬入から焼却炉へのごみの投入、焼却、蒸気タービン
発電、排ガス処理、焼却灰等の搬出まで、エネルギー回収
施設に関するすべてのデータを24時間集中監視し、制御して
います。

安全で効率的な運転を行う場所です。

---

焼却炉

ごみを燃やす、当施設の心臓部といえるのが焼却炉です。

2炉合わせて24時間で80ｔのごみを処理しています。

焼却炉内に投入されたごみを850℃以上の高温で燃焼させる
ことで、ダイオキシン類の発生を抑制し、ごみの臭気成分も
熱分解しています。

---

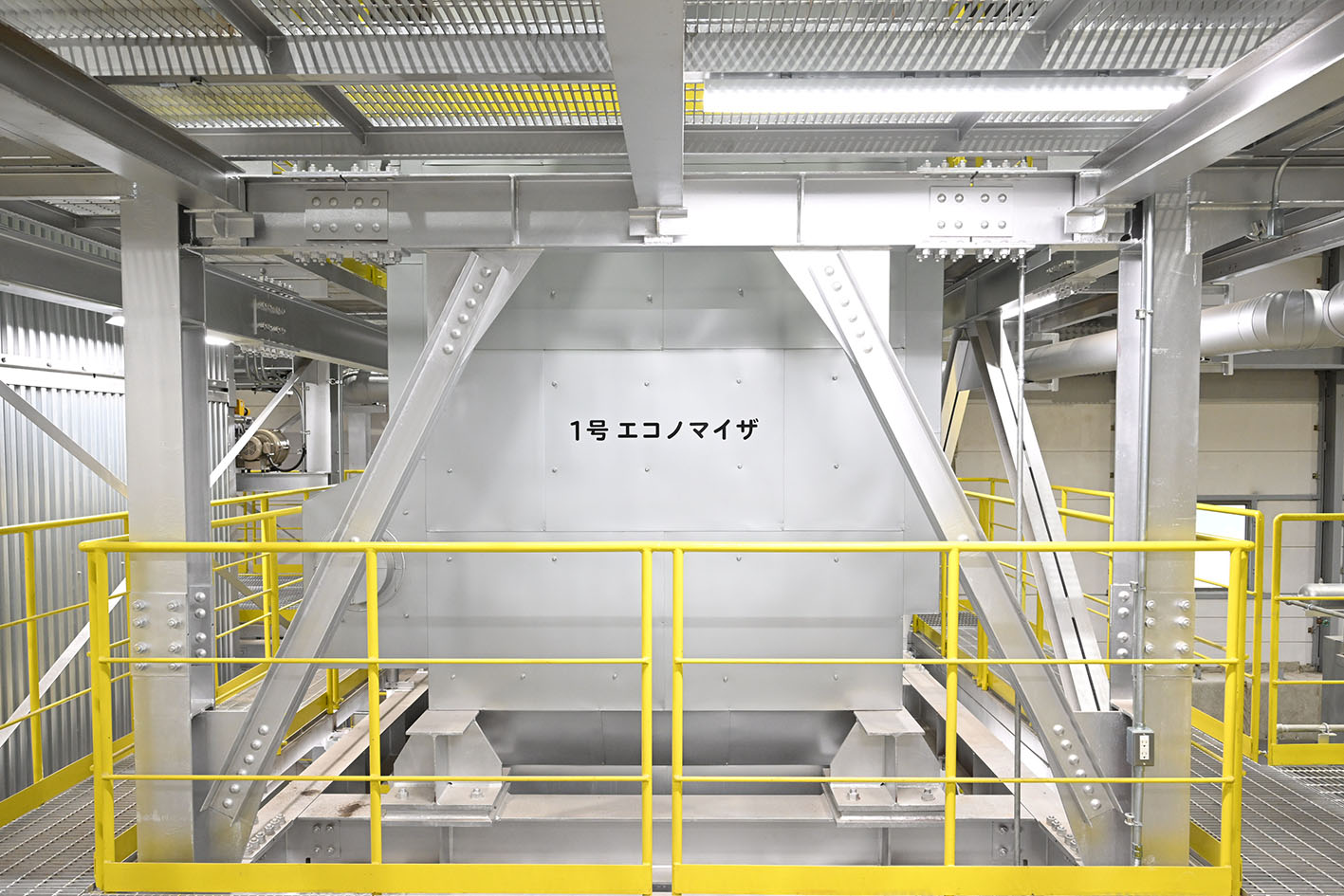

エコノマイザ

ごみの燃焼によって発生した熱で、水を3MPa、300℃の
高温・高圧の蒸気にします。

---

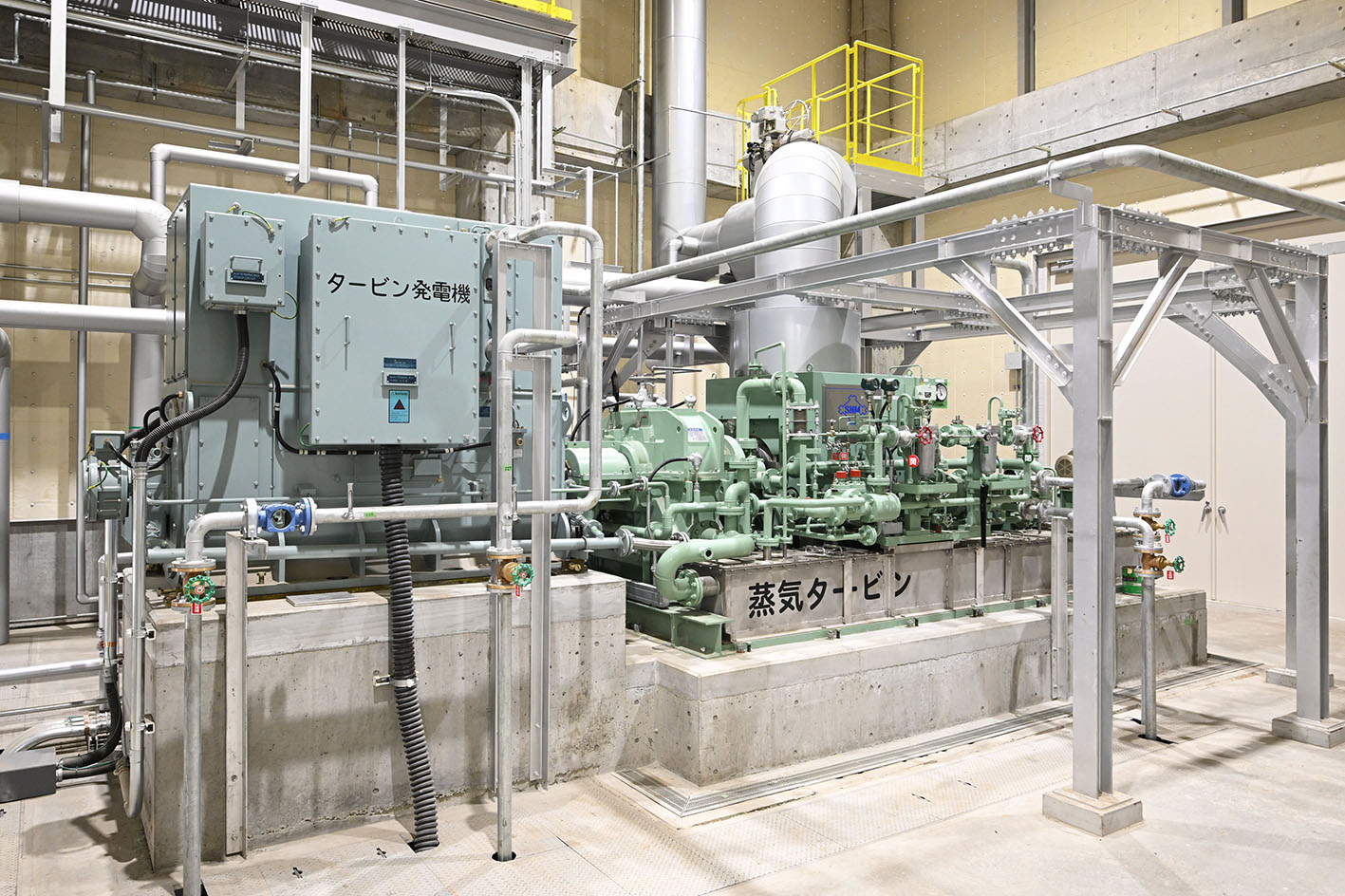

蒸気タービン発電機

高温・高圧の蒸気の力により蒸気タービンを回転させ、
電気を作っています。

---

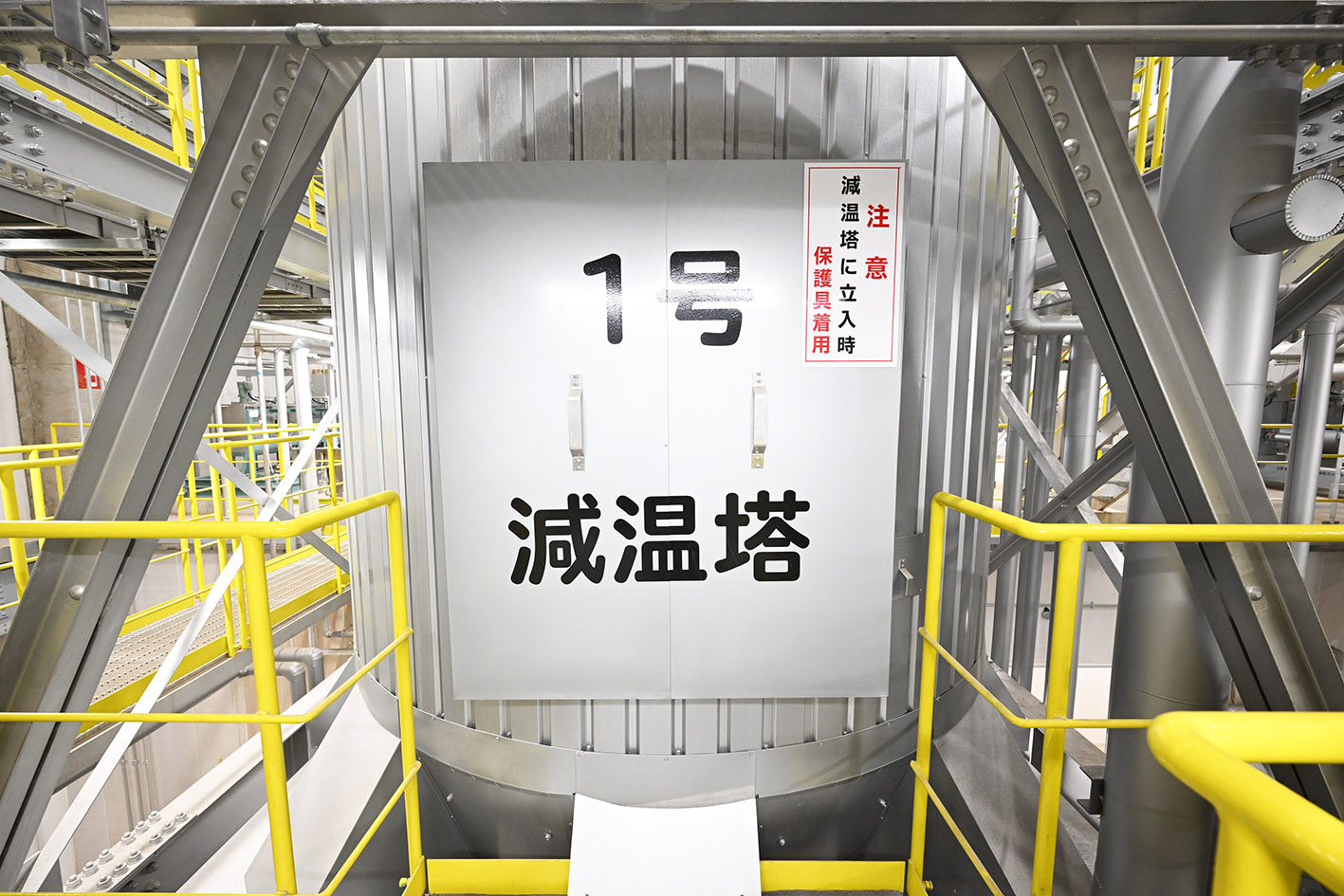

減温塔

ボイラで熱回収された排ガスは、減温塔で水を噴霧され、
一気に180℃以下まで冷却されます。

---

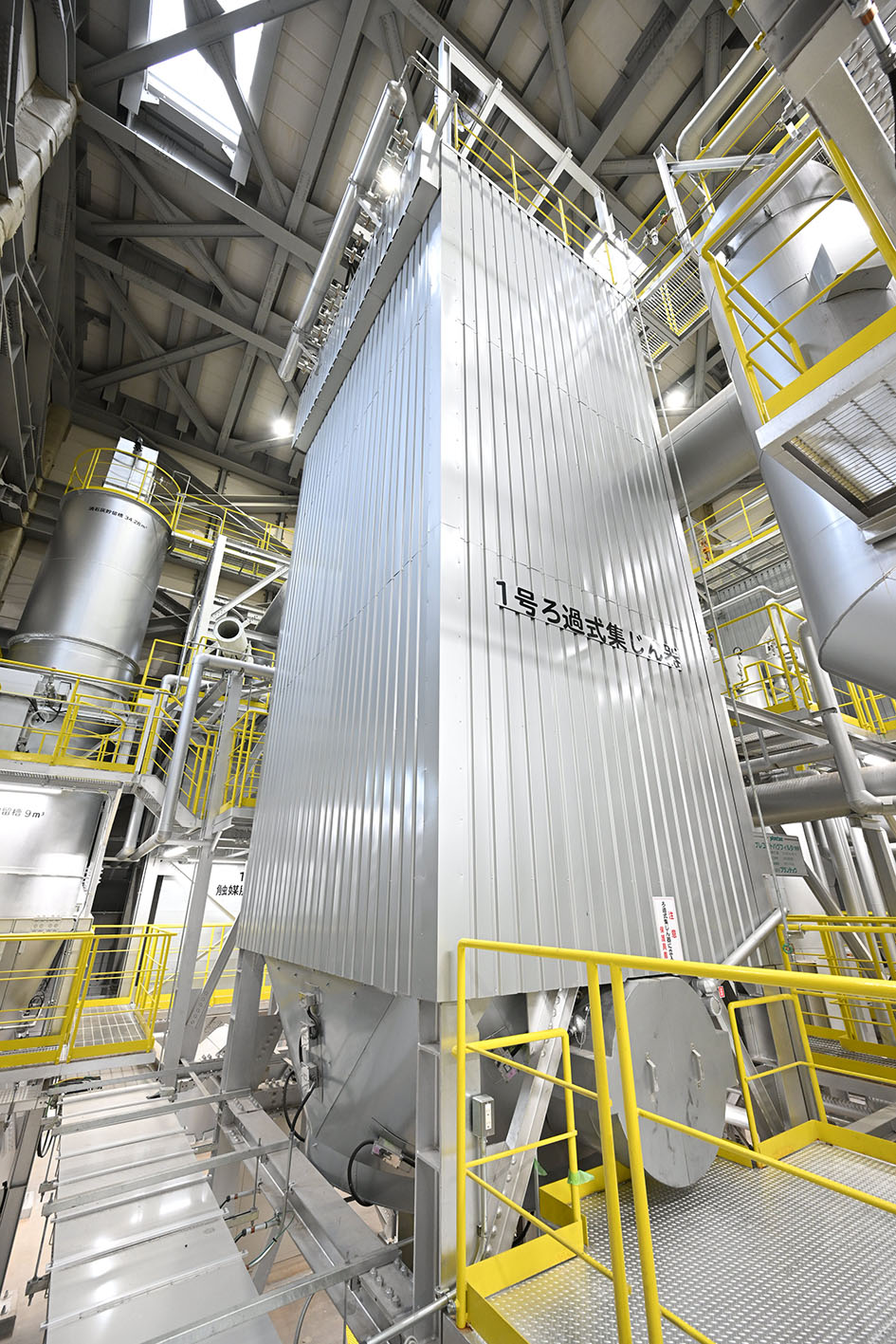

ろ過式集じん器

ろ過式集じん器の中には、「ろ布」と呼ばれるフィルタが多数設置されています。

ろ布の表面は、消石灰や活性炭で覆われており、冷却された排ガス中に含まれる、飛灰（ダスト）、塩化水素、硫黄酸化物、ダイオキシン類、水銀等の有害物質を除去します。

---

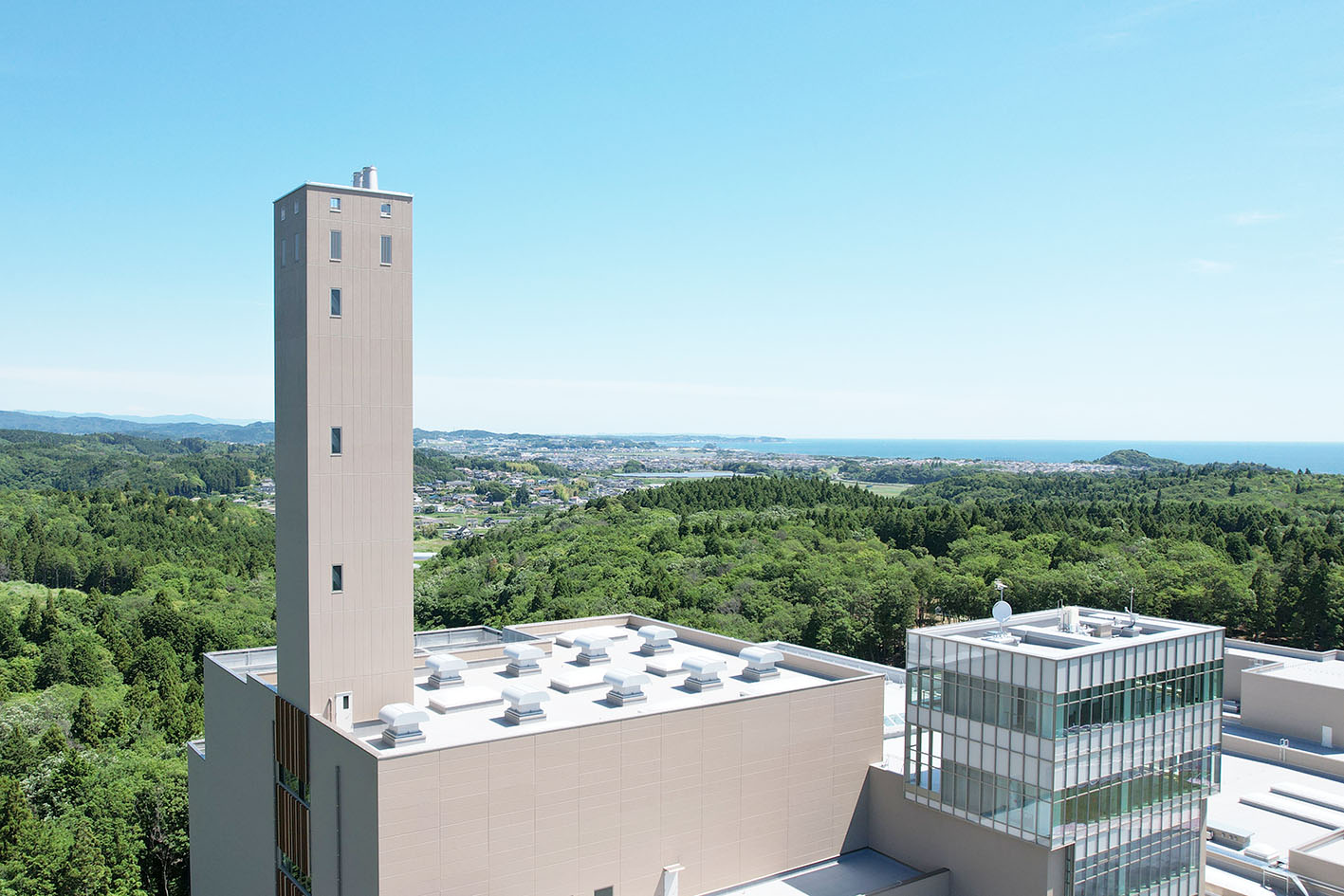

煙突

煙突の高さは59ｍもあり、クリーンになった排ガスは、煙突から空気中に放出されます。

時々見える白い煙は、熱い排ガスが冷たい外気と接して発生する水蒸気です。

---

---

---

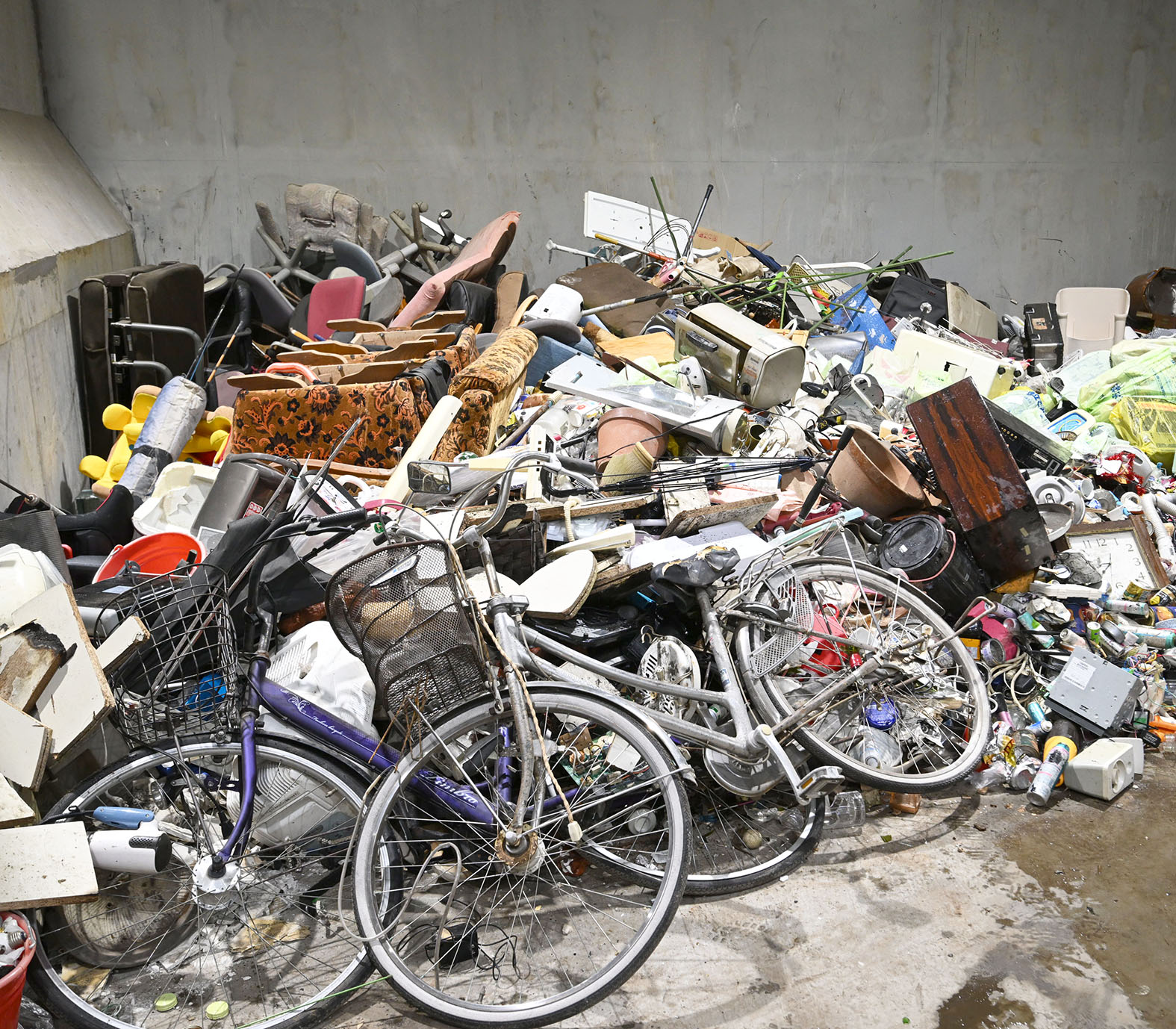

受入ヤード（不燃性粗大ごみ・不燃ごみ）

持ち込まれた不燃性粗大ごみ、不燃ごみは受入ヤードに貯留されます。

---

粗破砕機・細破砕機（不燃性粗大ごみ・不燃ごみ）

受入ヤードから供給ホッパに投入されたごみは、粗破砕機により粗く破砕されます。

粗破砕機で破砕されたごみは細破砕機に投入され、さらに細かく破砕されます。

---

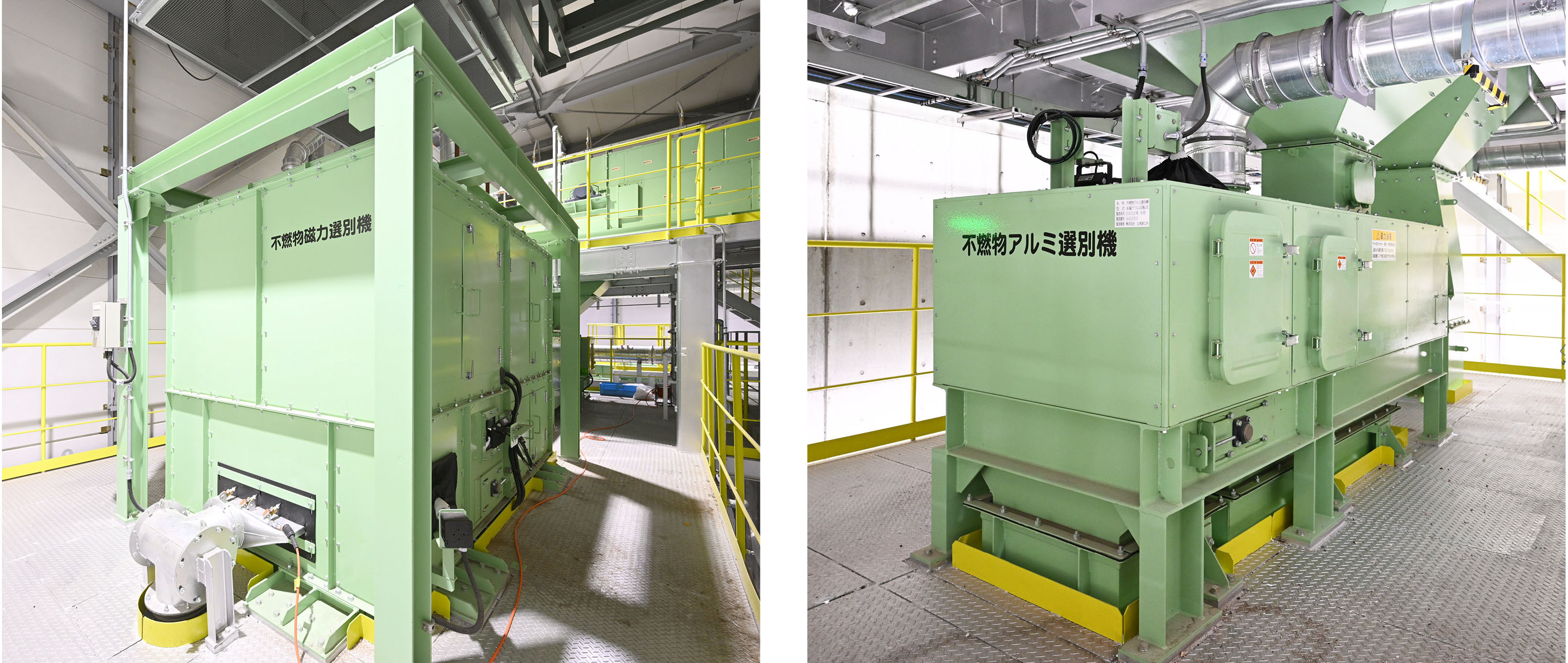

不燃物磁力選別機・不燃物アルミ選別機（不燃性粗大ごみ・不燃ごみ）

細かく破砕されたごみは、不燃物磁力選別機と不燃物アルミ選別機により、鉄、アルミ、その他（残渣）に選別されます。

---

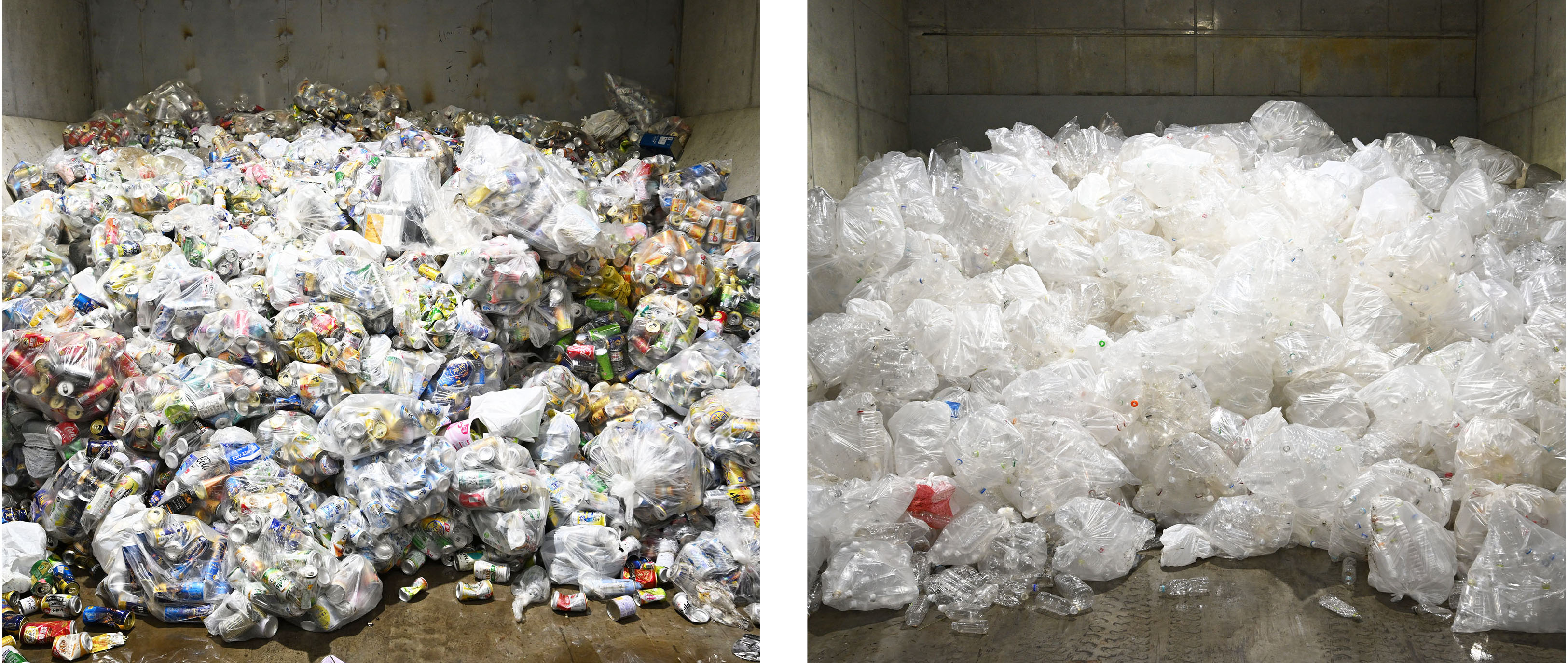

受入ヤード（缶類・ペットボトル）

持ち込まれた缶類・ペットボトルはそれぞれ受入ヤードに貯留されます。

---

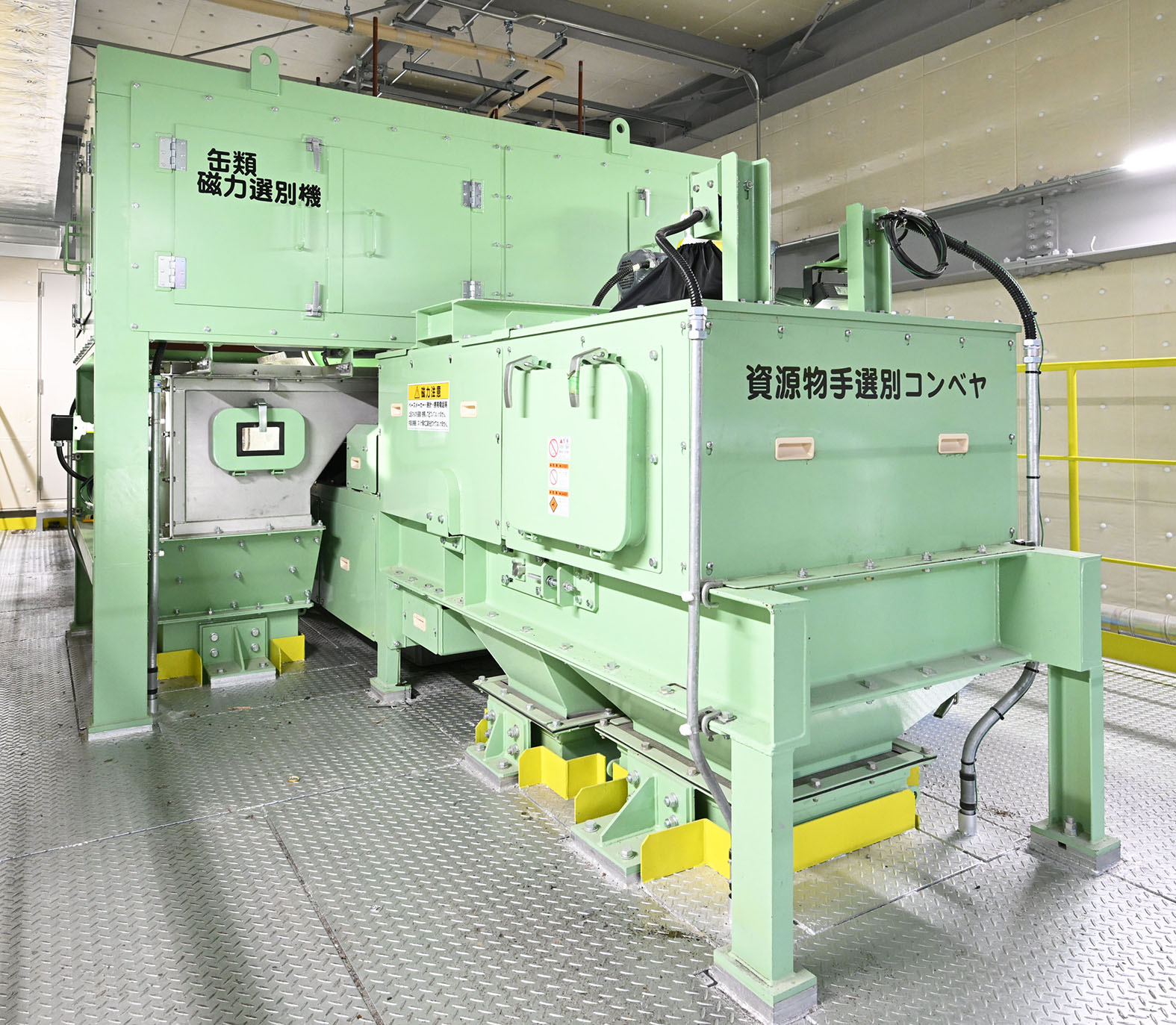

缶類磁力選別機・缶類アルミ選別機（缶類・ペットボトル）

供給ホッパより投入された缶類・ペットボトルは、缶類磁力選別機と缶類アルミ選別機により缶類を選別された後、手選別でペットボトルを選別します。

---

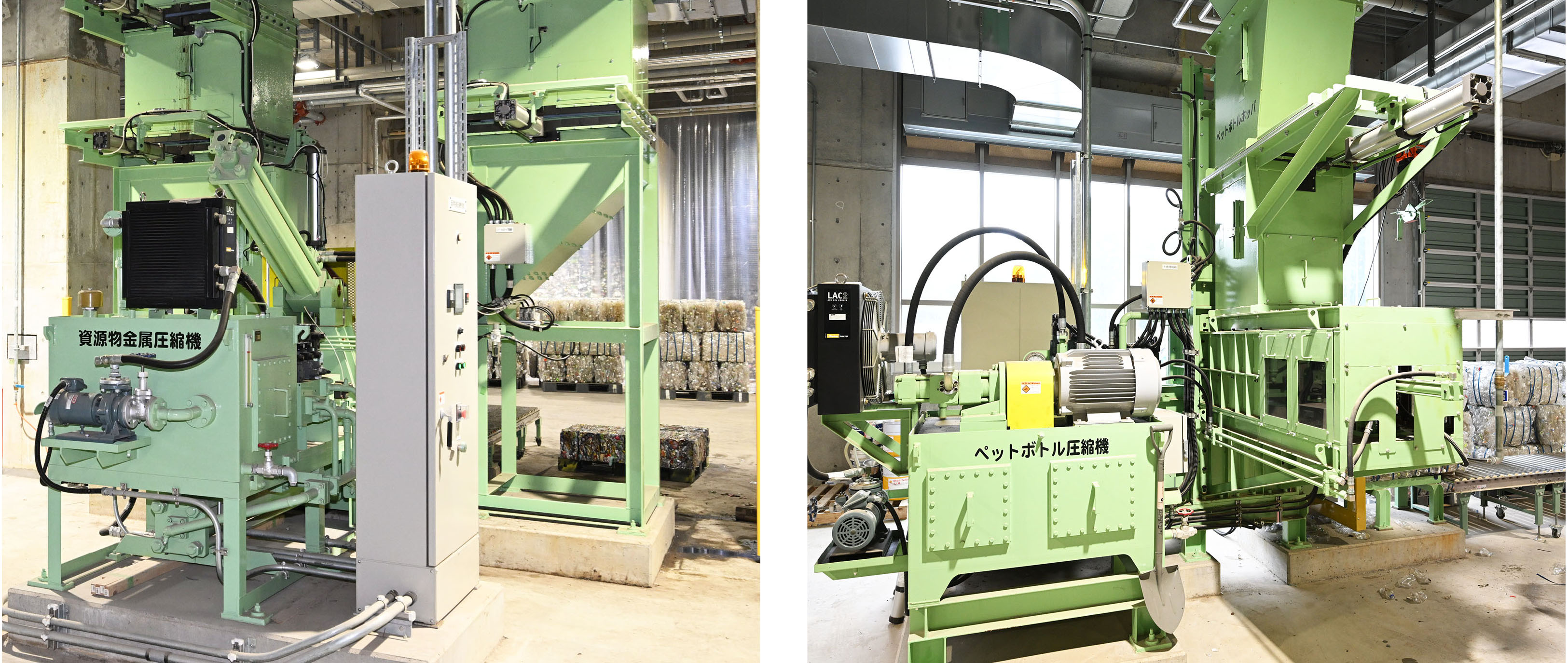

資源物金属圧縮機・ペットボトル圧縮機（缶類・ペットボトル）

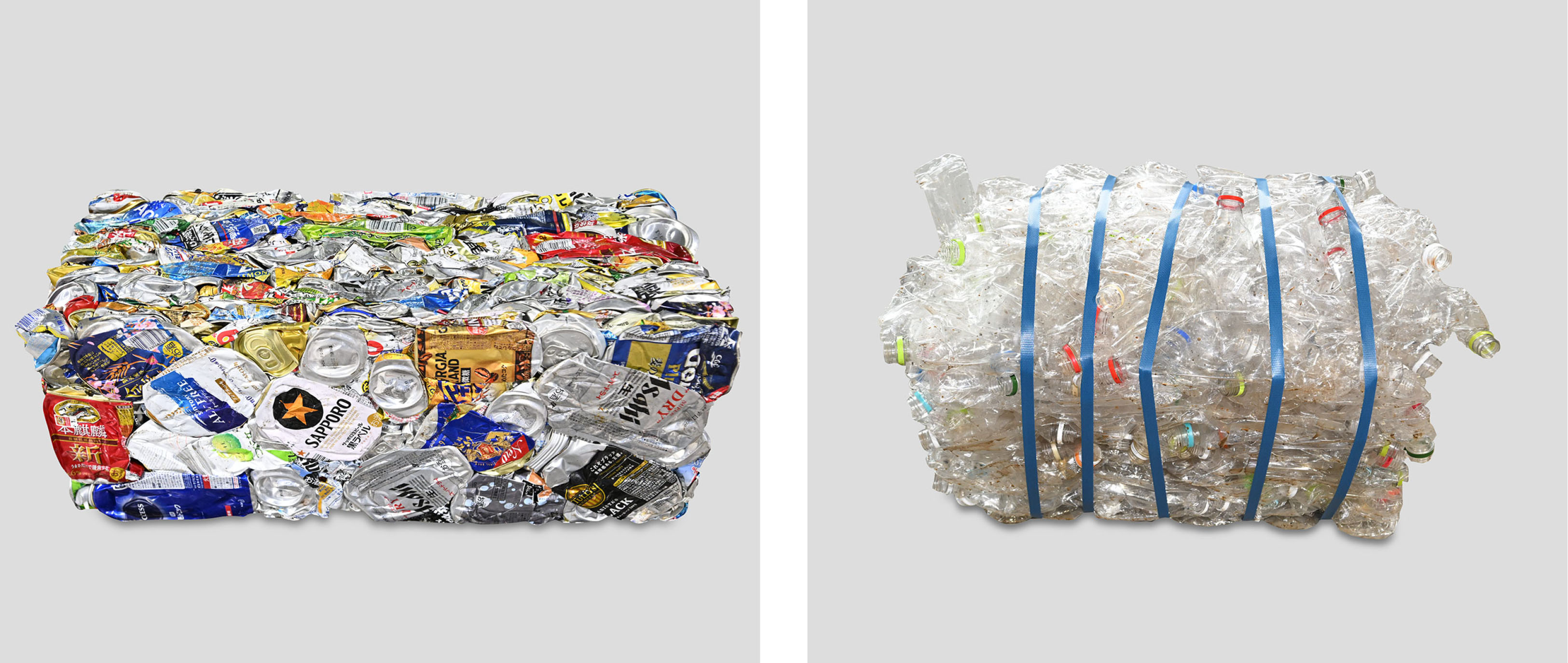

選別された缶類・ペットボトルはそれぞれ、資源物金属圧縮機・ペットボトル圧縮機により圧縮されます。

---

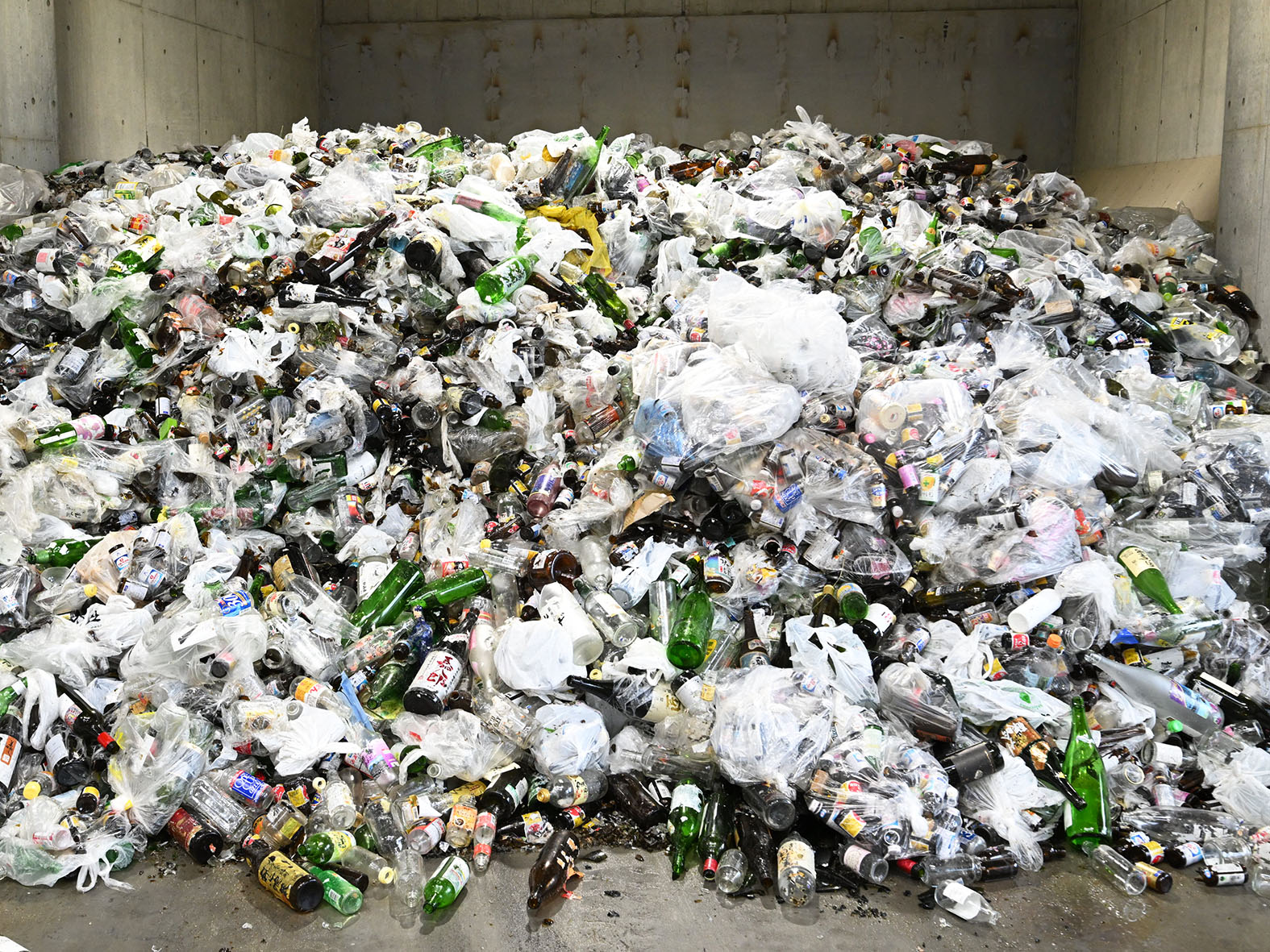

受入ヤード（びん類）

持ち込まれたびん類は受入ヤードに貯留されます。

---

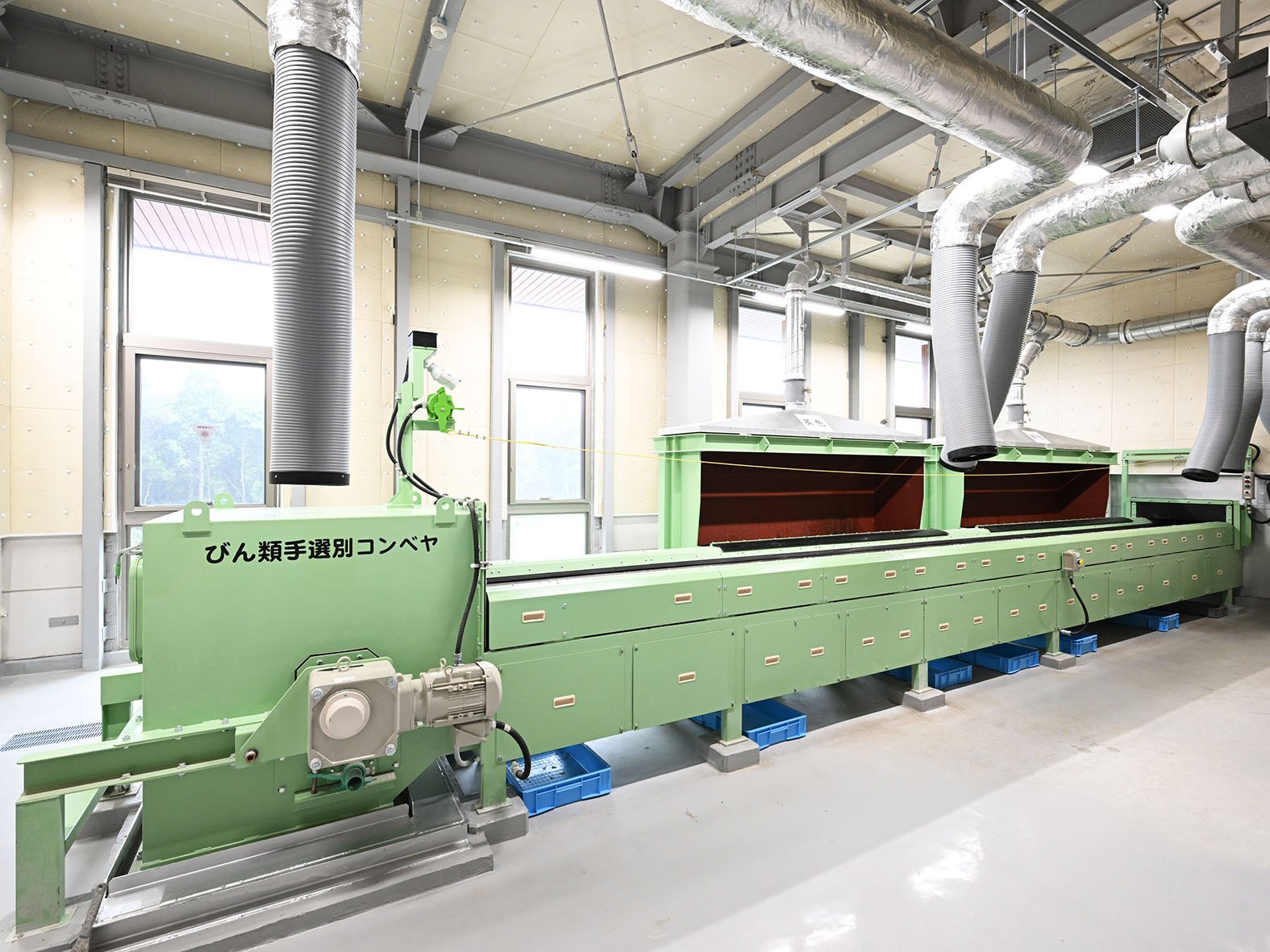

びん類手選別コンベヤ（びん類）

供給ホッパより投入されたびん類は、手選別により色ごと（無色・茶色・その他）に選別された後、カレットヤードに貯留されます。

---
